OHC3T-02: Oxy-Fuel Torch Height Controller with Step/Dir Output

OHC3T-02: Oxy-Fuel Torch Height Controller with Step/Dir Output - Image 2

OHC3T-02: Oxy-Fuel Torch Height Controller with Step/Dir Output

Name: OHC3T-02: Oxy-Fuel Torch Height Controller with Step/Dir Output
SKU: 2381
Price: 180.00 USD
Availability: InStock

$180.00

Automatic torch height controller for CNC oxy-fuel cutting: sensor ring holds the set height within ±0.1 mm over a 0–40 mm range, Step/Dir output drives the Z axis directly, smooth motion, online height adjustment, 7-segment LED panel, anti-collision and ring-disconnect protection. Complete kit with controller, lifter and cables. Made in Vietnam by Robot3T.

Category: CNC Cutting Controls

Description

±0,1 mmĐộ chính xác

0–40 mmDải độ cao

Step/DirNgõ ra trục Z

Trọn bộBộ điều khiển + lifter

OHC3T-02 là bộ điều khiển độ cao mỏ cắt tự động cho máy cắt oxy-gas (cắt lửa) CNC. Vòng cảm biến quanh mỏ cắt đo khoảng cách tới tấm phôi, bộ điều khiển nâng hạ mỏ để giữ độ cao cài đặt trong phạm vi ±0,1 mm – chất lượng mạch cắt ổn định kể cả khi tôn cong vênh hay mặt bàn cắt không phẳng. Bộ điều khiển xuất tín hiệu Step/Dir trực tiếp tới driver trục Z, phản hồi nhanh và chính xác; thuật toán chuyển động mềm giúp trục Z chạy êm. Người vận hành chỉnh độ cao ngay khi đang cắt bằng chiết áp và theo dõi trạng thái trên bảng LED 7 đoạn. Chức năng bảo vệ phát hiện va chạm và mất kết nối vòng cảm biến. Cung cấp trọn bộ gồm bộ điều khiển, cụm nâng hạ (lifter) và toàn bộ cáp kết nối. Robot3T thiết kế và sản xuất tại Việt Nam.

Nhận báo giá Gọi +84 974 908 615

Ứng dụng tiêu biểu

Máy cắt oxy-gas CNC: máy cắt lửa kiểu cổng trục và di động cho tôn dày.
Tôn dày, thép kết cấu: giữ độ cao ổn định trên đường cắt dài, tôn cong vênh.
Máy cắt kết hợp plasma / oxy-gas: tự động điều chỉnh độ cao cho đầu cắt oxy-gas.
Nâng cấp máy cũ: chuyển máy cắt lửa chỉnh tay sang điều khiển độ cao tự động.

Vì sao chọn OHC3T-02

Mạch cắt ổn định – giữ độ cao cài đặt trong phạm vi ±0,1 mm.
Điều khiển trục Z nhanh, trực tiếp – ngõ ra Step/Dir điều khiển động cơ Z, không qua máy CNC.
An toàn – chống va chạm và báo lỗi khi vòng cảm biến mất kết nối.
Dễ vận hành – chỉnh độ cao bằng chiết áp khi đang cắt; bảng LED 7 đoạn hiển thị trạng thái.
Trọn bộ – bộ điều khiển, lifter và toàn bộ cáp, sẵn sàng lắp đặt.

Thông số kỹ thuật

Model	OHC3T-02 (Step/Dir)
Ứng dụng	Máy cắt oxy-gas CNC
Điện áp cấp	24 VDC
Độ chính xác điều khiển	±0,1 mm
Khoảng cách mỏ – phôi	0–40 mm

Ngõ ra trục Z	Step/Dir tới driver động cơ Z
Chỉnh độ cao	Trực tiếp bằng chiết áp
Hiển thị	Bảng điều khiển LED 7 đoạn
Bảo vệ	Chống va chạm, mất kết nối vòng cảm biến
Bộ sản phẩm	Bộ điều khiển, lifter, cáp kết nối

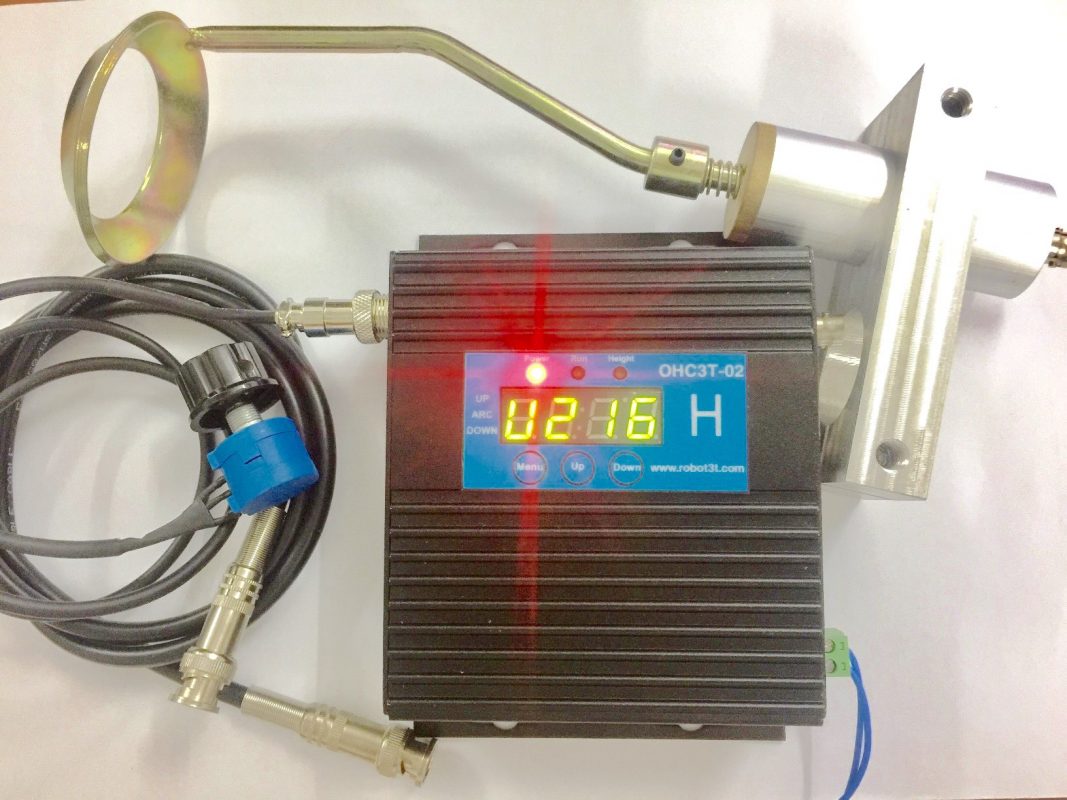

Bộ điều khiển và vòng cảm biến

Xem sản phẩm hoạt động

Tự động giữ độ cao khi cắt lửa

Vòng cảm biến bám theo bề mặt tôn.
Điều khiển trục Z trực tiếp bằng Step/Dir.
Độ cao ổn định, mạch cắt đẹp.

Hỏi kỹ sư

Câu hỏi thường gặp

Khác gì so với bộ THC cho plasma?
Cắt oxy-gas không có hồ quang, nên OHC3T-02 đo độ cao bằng vòng cảm biến quanh mỏ thay vì điện áp hồ quang. Với máy cắt plasma, xem bộ điều khiển THC3T-02.

Dùng với bộ điều khiển CNC nào?
Mọi hệ thống có trục Z chạy bằng driver động cơ nhận tín hiệu Step/Dir. Bạn cho biết máy đang dùng, chúng tôi xác nhận cách đấu nối.

Bộ sản phẩm gồm những gì?
Bộ điều khiển, cụm nâng hạ (lifter) và toàn bộ cáp kết nối, sẵn sàng lắp lên máy.

Có hỗ trợ lắp đặt không?
Có. Kỹ sư Robot3T hướng dẫn lắp đặt, đấu nối và hiệu chỉnh; hỗ trợ kỹ thuật có mặt trong 48 giờ.
